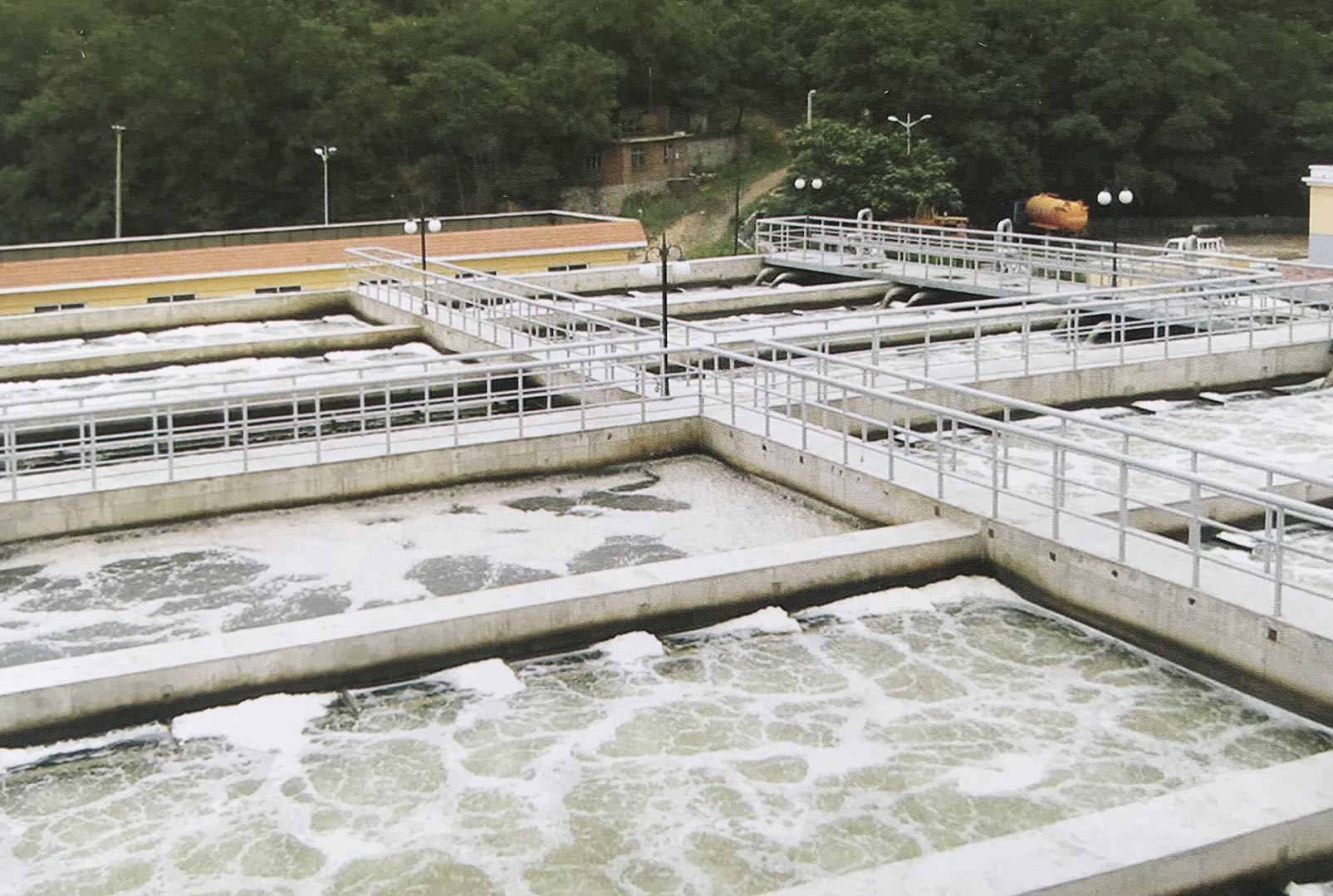

BAF生物曝气滤池又称曝气生物滤池,也叫淹没式曝气生物滤池,简称BAF,是在普通生物滤池、高负荷生物滤池、生物滤塔、生物接触氧化法等生物膜法的基础上发展而来的,被称为第三代生物滤池。国外在二十世纪20年代开始进行研究,二十世纪80年代末法国OTV(威立雅)公司率先发展起来的一种新型污水处理技术,于八十年代末基本成型,后不断改进,并开发出多种形式。曝气生物滤池是一种新型的高负荷浸没式固定生物膜三相反应器。它集中了现有污水生化处理两类方法:活性污泥法和生物膜法各自的优点,并将生化反应和物理过滤(即生物降解去除BOD和固液分离去除 SS)两种处理过程合并在同一个反应器中完成。
曝气生物滤池充分供鉴了污水处理接触氧化法和给水快滤池的设计思路,即需曝气、高过滤速度、截留悬浮物、需定期反冲洗等特点,具有去除SS、COD、BOD、硝化、脱氮、除磷、去除AOX(有害物质)的作用,其特点是集生物氧化和截留悬浮固体于一体,节省了后续沉淀池(二沉池);其容积负荷、水力负荷大,水力停留时间短,所需基建投资少,出水水质好;运行能耗低等特点。其工艺原理为,在滤池中装填一定量粒径较小的粒状滤料,滤料表面生长着高活性的生物膜,滤池内部曝气。污水流经时,利用滤料的高比表面积带来的高浓度生物膜的氧化降解能力,对污水进行快速净化,此为生物氧化降解过程;同时,流水经过滤料成压实状态,利用滤料粒径较小的特点,及生物膜的生物絮凝作用,截留污水中的悬浮物,切保证脱落的生物膜不会随水飘出,此为截留作用;运行一段时间后,因水头损失的增加,需对滤池进行反冲洗,以释放截留的悬浮物以及更新生物膜,此为反冲洗过程。
曝气生物滤池粗糙多孔的粒状填料为微生物提供了最佳的生长环境,因此生物量大。高浓度的微生物使BAF的容积负荷增大,不仅减少了池的容积和占地,而且大大缩短了停留时间。由于其具备多种的优点,二十世纪世纪90年代曝气生物滤池技术传入我国,随后在我国各地污水处理工程中得到迅速的推广应用。我公司在该工艺进入我国的同时,研制开发出多种适用于BAF的产品。
BAF专用长柄滤头
一、产品概述

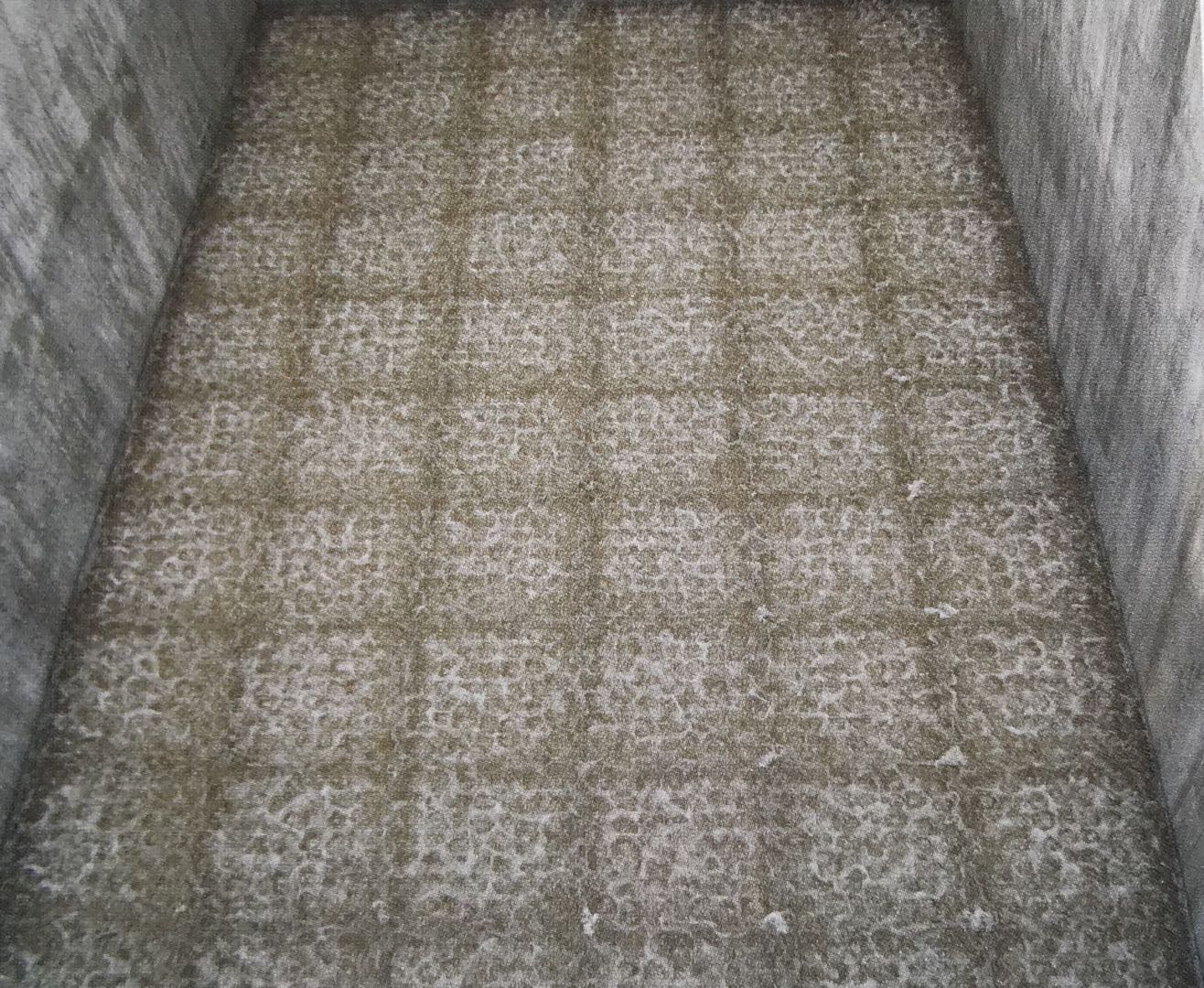

生物滤池滤板、滤头配水配气系统是滤池的关键部位,是卵石承托层和滤料层的支撑结构,也是长柄滤头的安装界面。在曝气生物滤池运行中长柄滤头起到均匀分配原水量,反冲洗时均匀分配反冲洗水量气量等作用。
配水配气系统的效果直接影响到生物滤池运行工况,若该系统出现布水布气不均匀现象,直接表现为生物滤池内滤料板结、局部滤料流失、配水及反冲洗强度不均匀一致,生物滤池内会出现局部生物接触面积失效、局部实际负荷超过设计荷载等问题,其结果必然会导致曝气生物滤池出水水质变差、甚至难以达到设计要求。
BAF长柄滤头要求自身具有足够的强度和刚度,能够承受滤料卵石的重量及高强度的气水冲刷,保证滤头不变形松动。由于曝气生物滤池水质的特性,长柄滤头的滤帽缝隙设计还必须具备防堵、防微生物滋生功能,滤杆应保证高强度气水冲洗气垫层的稳定性,确保汽水冲洗的均匀性。
二、产品构造及特点:
BAF长柄滤头由预埋套管、长柄滤杆、橡胶垫片以及可供现在的滤杆底部防堵帽组成。滤头及预埋件材质为ABS,具有足够的强度及刚度,保证施工运行时不变形损坏。采用注塑工艺生产,滤头缝隙无残缺、飞边和毛刺等缺陷,滤头表面光滑,无明显杂质,无裂纹,无气泡,表面色泽一致,表面有光泽,产品无挠曲现象,无收缩现象,无不足料现象。
滤头安装套管材料为ABS,总长度为102mm,套管外侧设有环状翼环和轴向加强肋,滤板施工时预埋在混凝土中,预埋件外周边翼环具有抗渗功能,能够保证预埋件与混凝土之间的粘结紧密,防止预埋件周边漏水漏气。预埋件设有与滤头上的外螺纹配套的内螺纹,用以安装长柄滤头。为保证滤头在运行过程中不会松脱,滤头与预埋件之间设有橡胶垫圈。
滤头的结构形式为塔形,滤帽部分是由四个梯形支撑肋支撑的6片中间厚外沿薄的圆环组成。圆环之间缝隙为2.2mm,共有7条。圆环外径为28mm,内径为17mm,与滤杆的内径相同。滤杆上设有Φ2mm和Φ3.8mm的进气圆孔各一个,进气孔由外向内倒角。滤杆底部有长度21mm、宽度1.8mm的长槽两条。滤帽与滤杆为一个整体,结构简洁,无冗余部件,这样的设计结构细节能够确保滤头长期在污水中使用不会因为滤头表面或内部滋长生物膜而导致的滤头堵塞问题。
根据客户需要,滤杆底部配有防堵帽可选件,防堵帽由多条进水缝隙组成,单条缝隙宽度略小于滤帽上缝隙,防堵帽总缝隙面积大于滤帽缝隙。一般使用工况,防堵帽可有助于防止滤头出现滤帽内部出现堵塞。当配水系统使用多年出现部分堵塞,配水阻力增大时,清出滤料,从滤板上下拆出滤头,清洗防堵帽,恢复正常功能。
三、产品主要性能技术指标
序号 | 指标项目 | 指标值 | 招标要求 | 备 注 |
1 | 滤头规格 | H=405mm Φ21mm | H=405mm Φ21mm | 加防堵帽后H=440mm |
2 | 材质 | ABS | ABS | |
3 | 滤帽形式 | 塔形 | 塔形 | |
4 | 滤杆形式 | 长柄 | 长柄 | 防堵帽可选 |
5 | 滤杆外径 | Φ21mm | Φ21mm | |
6 | 滤杆内径 | Φ17mm | Φ17mm | |
7 | 滤帽缝隙宽度 | 2.2±0.02mm | 2.2±0.03mm | |
8 | 滤帽缝隙条数 | 28 | 28 | |
9 | 预埋套管长度 | 102mm | 102mm | |
10 | 紧固螺纹 | M30 | ||
11 | 密封垫 | Φ45mm δ=2mm | 丁晴橡胶 | |
12 | 试验堵头 | M30 | 材质为ABS | |
13 | 拉伸强度 | 21~28MPa | 21~28MPa | |
14 | 冲击强度 | 27~49 KJ/m2 | 27~49 KJ/m2 | |
15 | 洛氏硬度 | 62~86R |
BAF专用滤板
一、产品概述
曝气生物滤池中的滤板需承受上部的卵石垫层及陶粒滤料重量,滤板必须能够承受检修及运行时上部滤料及水的重量,并且还应该能够承受气水反冲洗时的向上的荷载。由于采用气水反冲洗的方式,对单块滤板及单池安装后的滤板平整度都有较高的要求。同时滤板的四周接缝必须易于有效的密封,并且易于施工。
因此,BAF滤板的产品质量及工程安装质量是工程控制重点内容。
二、产品构造
滤板混凝土采用普通硅酸盐水泥、碎石、中细砂、洁净的饮用水按一定比例混合、机械拌制,双层双向钢筋骨架配筋,安装长柄滤头的预埋件滤板浇筑同时预埋,钢制轴心定位,确保位置准确。预埋件外周设有纵向加强筋及环向止水环,内侧设有安装固定长柄的内螺纹。一般每块滤板为1m2,滤板厚度100~200mm,滤板平面尺寸及厚度也可根据设计需要确定。滤板四周板边设有特定形状的凹槽,便于滤板安装时板缝的密封施工。
三、产品性能技术指标:
序号 | 指标项目 | 指标值 | 招标要求 | 备 注 |
1 | 滤板规格 | 960×960×102mm | 960×960×102mm | 四边设安装密封缝 |
2 | 平面尺寸误差 | ≤±3mm | ≤±3mm | |
3 | 平整度误差 | ≤±1mm | ≤±3mm | 双面均要求满足 |
4 | 板对角线误差 | ≤±3mm | ||
5 | 滤板承载 | ≥10T/m2 | ≥10T/m2 | 双面均要求满足 |
6 | 预埋件平面偏差 | ≤±0.5mm | ||
7 | 滤板钢筋 | Ⅱ级钢筋Φ12 | Ⅱ级钢筋Φ12 | 余热处理钢筋 |
10 | 钢筋分布 | 双层双向 | 双层双向 | |
11 | 平压板规格 | 120×120×10mm | 120×120×10mm | SS304材质 |
12 | L型压板规格 | 120×80×10mm | 120×80×10mm | SS304材质 |
13 | 膨胀螺栓 | M20 | M20 | SS304材质 |
14 | 密封材料 | 903PCCM密封胶泥 | 专用密封胶 | |
15 | 不锈钢螺帽 | M20 | M20 |

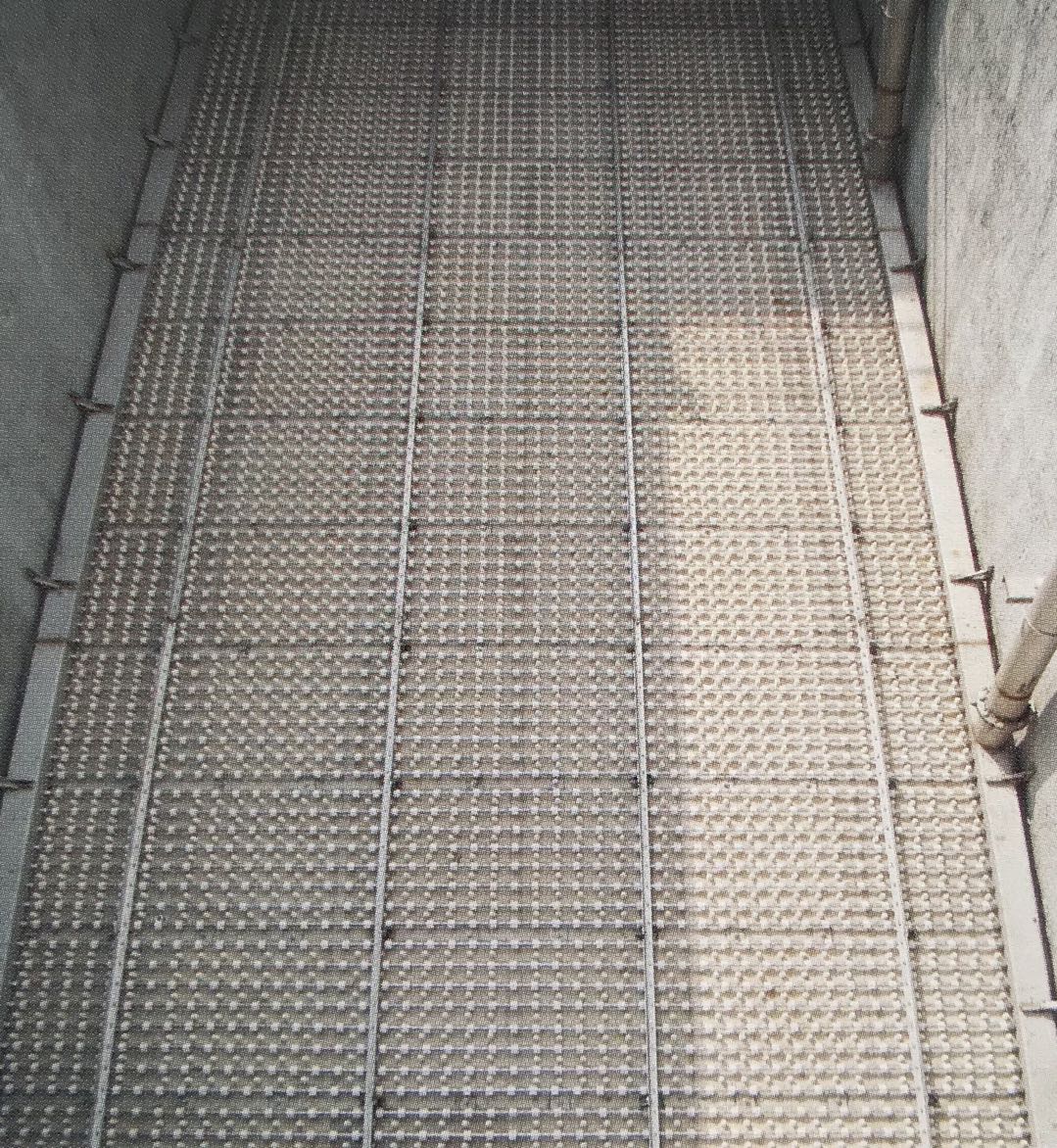

单孔膜空气扩散器
一、产品概述
曝气是采用一定的技术措施,通过曝气装置产生的作用,使曝气生物滤池中的混合液处于强烈的搅动状态,并使空气中的氧转移到混合液中去。曝气的主要作用有两点:一、充氧,向生物膜微生物提供足够的溶解氧,已满足其在代谢过程中所需的氧量;二、搅动、混合,使陶粒滤料颗粒在曝气池内处于剧烈搅动的悬浮状态,能够与污水充分接触。
单孔膜空气扩散器是曝气生物滤池层中供氧的空气扩散器,为中微孔强制鼓风曝气产品。鼓风机提供的压力空气由单孔膜曝气器释放,以提供生存滤料上的微生物新陈代谢所需的足够而稳定的氧气。
单孔膜空气扩散器产品安装方便、供给的气泡细而密,气泡分布范围大、不易被杂物堵塞,不怕滤料堆压。单孔膜曝气器配管可采用ABS、UPVC及不锈钢多种材料。
二、产品构造:
我公司生产的单孔膜空气扩散器由上、下紧固件,三元乙丙单孔曝气膜片三个零部件组成,结构简单,固定牢靠。
上下固定件分别设有相互吻合的具有一定斜度的固定卡槽,随着上下固定卡插入深度的增加,卡扣会逐渐锁紧,当上下卡扣卡槽到位后,卡扣间设有的锁定机构会锁死卡口相对位置,防止卡口松脱。
下卡扣在安装单孔膜曝气膜片部位设有凸起,单孔膜外露部分周边设有保护环,防止卵石堵塞单孔膜曝气膜片。保护环上均布6个布气凹槽即使在承托层卵石堵住保护环的时,空气仍然可以从保护环6个布气凹槽处向外释放,确保曝气效果。
单孔膜曝气膜片产品不采用圆形薄片形式,而是采用具有于配套管吻合的弧度、自身设有加强防脱的特殊结构。曝气膜片底部设有加强定位环的,膜片上部周边设有凸起的固定环。这些构造有效避免了单孔膜片在使用过程中因长期曝气而引起膜片破裂、从固定卡扣中脱出问题,确保系统使用寿命。膜片上的开孔在膜片生产时即以完成,非在膜片上二次开孔,避免二次加工时对膜片的损害。
三、产品性能技术指标:
序号 | 指标项目 | 指标值 | 招标要求 | 备 注 |
1 | 规格 | DN20 L=38mm | Φ60×45mm | |
2 | 固定卡材质 | ABS | ABS | |
3 | 膜片材质 | 三元乙丙橡胶 | 三元乙丙橡胶 | |
4 | 通过空气量 | 0.24~0.43 m3/(个·h) | 0.24~0.43 m3/(个·h) | 防堵帽可选 |
5 | 氧利用率 | ≥22% | ≥22% | |
6 | 阻力损失 | ≤2500Pa | ≤2500Pa | |
7 | 上下管夹宽度 | 42mm | ||
8 | 上下管夹长度 | 40mm | ||
9 | 固定卡槽厚度 | 10mm | ||
10 | 配套管规格 | Φ25mm,d=2.5mm | Φ25mm,d=2.5mm |
